AECO ASP 1931G Gold Spade Konnektör '4 Adet'

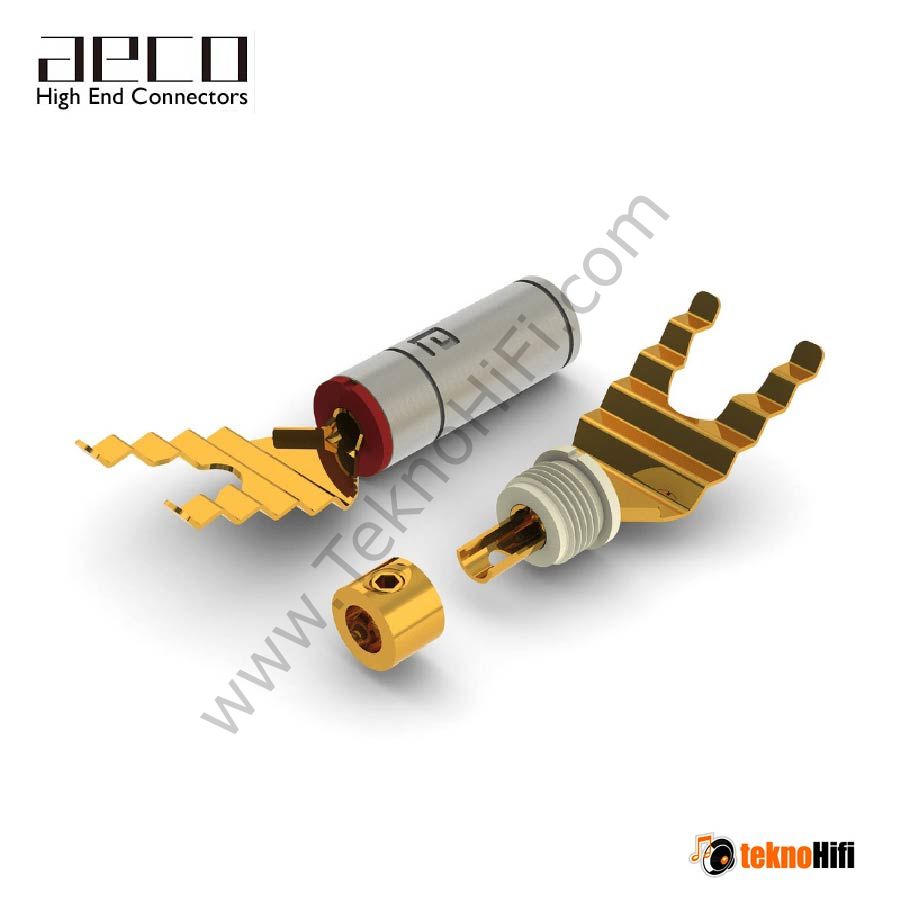

ASP-1931G, esneklik sağlayan dalga desenli Y tipi konektörü ve kablo bağlantısı için lehim veya vidalama seçenekleri sunan yarı kesik uçlu ve pirinç halkalı soket tasarımıyla öne çıkıyor. Yüksek saflıkta bakır (C1100) iletkeni nikel içermiyor. İzolasyon başlığı, lehimleme sırasında erimeyi önlemek için sökülebilir ve kolayca tekrar takılabilir. Konektör, bağlama direkleri ile iyi çalışacak şekilde tasarlanmış dalgalı bir arayüze sahiptir. Kablo çapına göre farklı montaj seçenekleri mevcuttur. Ürün, iletken ve kablo için vidalar içerir (her biri 4 adet 3/4 mm). Aşırı bükülmeden kaçınılmalıdır. Maksimum 6 lb/in tork dayanımına sahiptir. Lehimleme sırasında naylon başlığın çıkarılması önerilir. Lehimleme alanının yarı kesik alanla sınırlı tutulması, naylon başlığın tekrar takılmasını kolaylaştırır.

Ek Bilgiler

• Y tipi konektör, damgalama işlemiyle üretilmiştir.
• İzolasyon, kabuk ve gövdeyi izole etmek ve birleştirmek için izolatör malzemeler kullanılarak sağlanmıştır.
• Yüksek saflıkta bakır (C1100) iletken, nikel bazlı değildir.
• Dalga tasarımı, bağlama direğiyle kullanıldığında esneklik sağlar.
• Lehim veya vidalı bağlantı seçenekleri sunar.
• Sökülebilir izolasyon başlığı, lehimleme sırasında erimeyi önler.
• Kablo dış çapı 6.3mm'den az olmalıdır. 4.3mm'den büyük kablolar için kılıfın çıkarılması gerekebilir.

Teknik Özellikler

Malzemeler: Gövde: Bakır (C1100), Başlık: Cam elyaf takviyeli naylon (Kırmızı/Beyaz), Halka: Pirinç alaşım (C3604), İletken için vida: Pirinç alaşım (C3604),

Kabuk: Paslanmaz çelik (SUS304), Kılıf: POM, Kablo için vida: Paslanmaz çelik (SUS304)

Kaplama: Gövde: 10u" Altın kaplama (nikel bazlı değil), Halka: 3u" Altın kaplama (nikel bazlı değil), İletken için vida: 3u" Altın kaplama (nikel bazlı değil)

Elektriksel Özellikler: Kontak direnci < 0.4 mohm (ABI-0601 ile çift test)

Boyutlar: En büyük çap 13.8mm (Y tipi konektör arayüzü), En büyük çap 9.0 mm (kabuk), Kılıfsız kablo deliği 6.5mm, Kılıflı kablo deliği 4.5mm, Açıklık boşluğu: 6/8mm, Toplam uzunluk 48.5mm

Önerilen Lehimleme Sıcaklığı: 400 °C (3-5 saniye), 450 °C (3-5 saniye)

Üretim süreci RoHS uyumludur.

R.O.C. Patent No: I763038
