AECO ABP 1111G Gold Banana Plug ' 4 adet'

Bu 4.0 mm bağlama postası için uygun, tek parça tornalanmış yüksek saflıkta bakırdan (Nikel kaplamasız) üretilmiş bir muz fişi setidir. Hem lehim hem de vida tipi bağlantı için kullanılabilir. Gövde ve kabuk arasında izolatör görevi gören plastik malzeme bulunur. Tasarım, iletkenlik kaybını önlemek ve takma kuvvetini korumak için içi boş bir yapıya sahiptir. Spiral desenli çapraz kesim, şık bir görünüm sağlar. L şeklindeki yarı çapraz kesimli terminal, vida ile sıkıca sabitlenebilir. Yüksek kaliteli malzemeler ve hassas üretim süreci sayesinde mükemmel bir bağlantı ve sinyal iletimi sağlar.

Montaj

• Kabloyu yaklaşık 6 mm soyun.
• Kablonun dış çapı 6,3 mm'den az olmalıdır. 4,3 mm'den fazla ise, manşonu çıkarın.
• Kabloyu kabuğun içinden geçirin.
• Lehim tipi için: 5,0 mm'den az veya AWG5'ten büyük iletken çapı için, halkayı ve vidaları çıkarıp yarı çapraz kesime lehimleyin.
• Vida tipi için: 3,5 mm'den az veya AWG8'ten büyük iletken çapı için, halkayı muz gövdesine takın, iletkeni halkaya yerleştirin ve vidalarla sıkın.
• Kabuğu gövdeye kilitleyin.
• Kabloyu ve kabuğu vidalarla sabitleyin.

Tasarım Konsepti

Fiş gövdesi, farklı yapılar ve arayüzler arasında sinyal geçerken iletkenlik kaybını önlemek için tek parça halinde tornalanmıştır. Arayüz, takma kuvvetini korumak için içi boş tasarıma sahiptir ve çapraz kesim kısmı şık bir tasarım için spiral desenle gösterilmiştir.

Mekanik Yapı

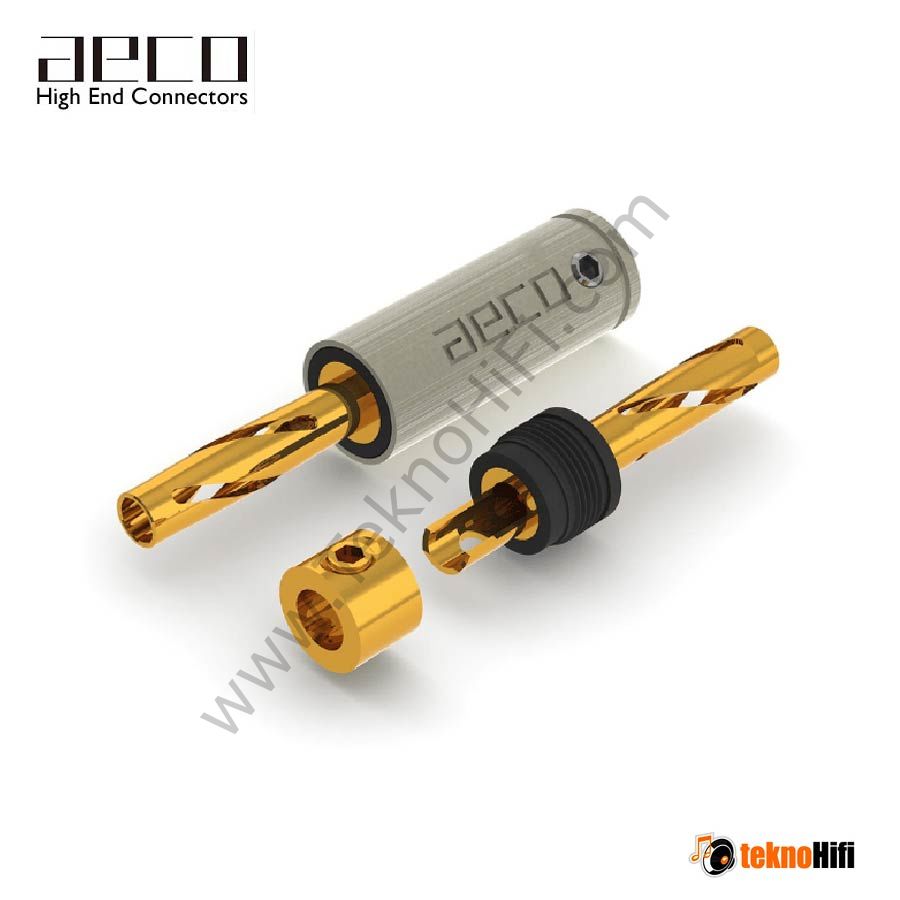

Fiş gövdesi tek parça halinde tornalanmıştır. Yeterli takma kuvveti sağlamak için içi boş tasarıma sahiptir. Gövde, montaj fonksiyonu ile sıkıştırılmış POM başlık kilidi ile kilitlenir. Bir halka ve bir vida geçici olarak kilitlenir, böylece ihtiyacınıza göre lehimlemek veya doğrudan kilitlemek için ayarlanabilir. POM başlık kilidi, malzeme özelliği nedeniyle gövde ve kabuk arasında yalıtım sağlamak için vida ile birlikte kabukla sıkıca sabitlenir.

Teknik Özellikler

• Malzeme: Gövde: Tellür Bakırı (C14500 / %99'dan fazla bakır içerir), Başlık Kilidi: POM, Halka: Pirinç alaşımı (C3604), Kabuk: Pirinç alaşımı (C3604), İletken için vida: Pirinç alaşımı (C3604), Kablo için vida: Demir
• Kaplama: Gövde: 10u" Altın kaplama (nikel taban yok), Halka: 3u" Altın kaplama (nikel taban yok), İletken için vida: 3u" Altın kaplama (nikel taban yok), Kabuk: Logo işleme / Saç çizgisi yüzey işleme / Satine nikel kaplama, Kablo için vida: Nikel kaplı
• Elektriksel Özellikler: Kontak direnci < 0,3 mOhm (ABI-0601 ile test edilmiştir)
• Boyutlar: En büyük dış çap 9,0 mm, Manşonsuz kablo deliği 6,5 mm, Manşonlu kablo deliği 4,5 mm, Toplam uzunluk 43,0 mm
• Önerilen Lehimleme Sıcaklığı: 400°C'de 8-10 saniye veya 450°C'de 8-10 saniye. POM kilit başlığının deforme olmasını önlemek için lehim ekipmanı ile gövdeyi destekleyin.
• Ürün üretim süreci RoHS ile uyumludur. Bu ürün R.O.C. Patent No. M521314'ü almıştır.
